Riešenia na zisťovanie únikov

Výrobky od spoločnosti VIAVI / Trilithic na detekciu úniku signálu

Únik znamená nežiaduce emisie signálov zo zariadenia HFC, ktoré môžu viesť k problémom s prenosom, strate kvality prenosu a prerušeniu služieb.


CLI - kumulatívny index únikov

CLI je celkové množstvo vysokofrekvenčného (RF) signálu, ktorý uniká alebo infikuje káblový systém.


Hlavné príčiny úniku

  • Nesprávna inštalácia
  • Korózia komponentov
  • Zlý dizajn produktu
  • Preseknutie kábla
  • Zlé pripojenia / konektory
  • Poškodenie sieťových komponentov


Vstup predstavuje RF alebo elektrickú energiu, ktorá vstupuje do koaxiálneho prostredia, výstup znamená RF signál unikajúci z koaxiálneho prostredia, ktorý vedie k strate energie a celkovej intenzite signálu káblového systému.


Dôvody na sledovanie úniku

  • Zabráňte rušeniu s inými zdrojmi signálu, ako sú mobilné telefóny
  • Eliminujte vstup
  • Nájdite fyzické problémy v HFC sieti a zlepšite výkon systému


VIAVI / Trilithic ponúka riešenia na detekciu únikov v HFC sieti, ako aj v domácnostiach zákazníkov.

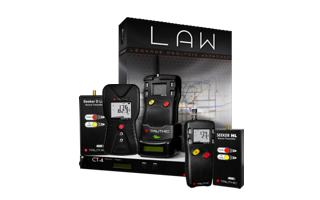

Riešenia na zisťovanie únikov-Pic 1


Riešenia na zisťovanie únikov

Značkovač kanálov CT-4

CT-4 sa používa v kombinácii so Seeker D a Seeker D Lite a používa sa iba v 19 “stojane. CT-4 funguje dvoma spôsobmi:

  • Digitálny: Vloží označený signál do leteckých (135 - 139 MHz) a LTE pásiem (610,5 - 615 MHz)

  • Analógový: Označená frekvencia je modulovaná na analógovom nosnej frekvencii a v leteckom pásme je zavedený CW nosič. Nosiče sa vkladajú pri 30 dB (LTE) a 36 dB (letecký) pod susednou nosnou fr., aby sa vylúčilo riziko ovplyvnenia týchto služieb.


Seeker D Lite

Toto zariadenie sa používa v kombinácii s CT-4 alebo vysielačom Seeker D Lite.

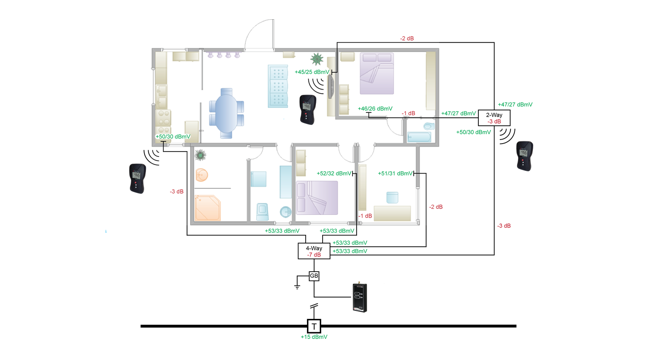

Zákazníci, ktorí už majú zavedené značkovače, môžu použiť túto značku na domáce testovanie pomocou zariadenia Seeker D Lite. Vysielač Seeker D Lite sa dá tiež použiť v prízemnom bloku na certifikáciu integrity domu.


Hľadač HL

Seeker HL funguje iba v kombinácii s vysielačom Seeker HL a používa sa u zákazníkov v domácej inštalácii. Seeker HL môže tiež detekovať úniky v LTE a v leteckom pásme s veľmi vysokou citlivosťou:


  • 0,1 uV / m @ 138 MHz
  • 0,4 uV / m pri 757,5 MHz


Seeker D s MCA III

Pre mobilné aplikácie je Seeker D kombinovaný s MCAIII. CT-4 v koncovej stanici sa používa ako značkovač signálu. Počas výjazdu technik opúšťa Seeker D v mobilnom držiaku, kde je pripojený k napájaniu vozidla, anténe a prijímaču GPS. Seeker MCA III automaticky monitoruje vznik úniku a zaznamenáva údaje s časovým označením, dátumom  a GPS umiestnením úniku.


Nahrávanie dátových záznamov na server môže byť plne automatizované a môže sa vykonať vždy, keď vozidlo príde na základňu, prostredníctvom Wi-Fi hotspotu ovládaného operátorom.


Oznámenia o včasnom zistení

Keď bola prekročená nastavená prahová hodnota v rámci vyhľadávača, workshop na analýzu úniku (LAW) pošle e-mailom EDN (včasné zistné oznámenia), aby sa zaistilo, že veľké úniky budú okamžite identifikované. Tento automatický proces chráni technikov pred rozptyľovaním počas jazdy alebo práce.

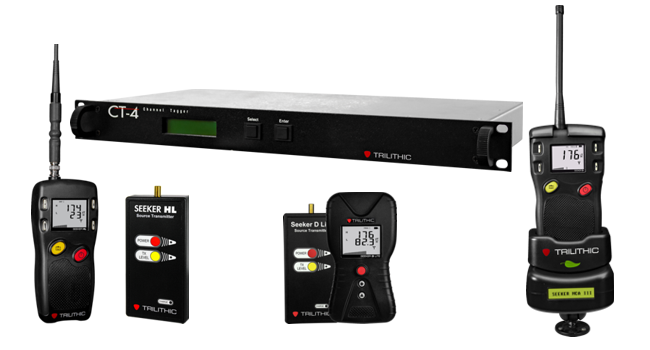

Riešenia na zisťovanie únikov-Pic 2


Riešenia na zisťovanie únikov
